INWERTER ELNIX WIND DLA GENERATORÓW WIATROWYCH DO 5kW


Na początek kilka informacji o turbinach wiatrowych.

Rodzaje turbin wiatrowych:

* ze względu na układ śmigieł
- turbiny pionowe
- turbiny poziome

* ze względu na wielkość mocy i napięcia z generatora turbiny przy max obrotach (max mocy bierze się standardowo przy prędkości wiatru  20m/sek)

- napięcie DC  48V i niższe (12V, 24V)
- napięcie AC 230V
- napięcie AC 400V

Turbiny DC 48V służą  tylko i wyłącznie do pracy ładowania akumulatorów . Nie nadają się do pracy ON-GRID  czyli pracy na sieć energetyczną.

Turbiny AC 230V  są turbinami do mocy 3KW (4KW) i do pracy z inwerterem ON-GRID na sieć jednofazową 230V lub na standardową grzałkę AC 230V.

Turbiny AC 400V  służą do pracy z inwerterami trzyfazowymi ON-GRID czyli 3x400V i są juz od mocy od 4 KW  w wzwyż.

Warto poprosić sprzedawcę turbiny o tzw. charakterystyką P=f(U),  czyli charakterystykę mocy  w funkcji  napięcia generatora.
Charakterystyka ta informuje nas o parametrach elektrycznych  i pokazuje krzywą mocy i napięciach turbiny.
Charakterystykę tą wpisuje się do Inwertera tak, aby inwerter  zgodnie z jej krzywą ładnie sterował turbiną.


Firma Elektronix wprowadziła na rynek inwertery do elektrowni wiatrowych o mocach do 2kW oraz 5kW, przeznaczone do małych i średnich elektrowni przydomowych, pracujących zarówno z generatorami poziomymi i pionowymi.

Energia wytworzona przez generator przetwarzana jest w inwerterze Elnix na prąd potrzebny do zasilania term, wymienników i zasobników ciepła (OF-GRID) oraz wytwarzania prądu AC230V do zastosowań domowych oraz do sprzedaży nadwyżki wyprodukowanej energii dystrybutorom publicznym (ON-GRID). Dzięki zastosowaniu inteligentnego układu SMART-GRID i liczników energii oddanej połączonych z naszym inwerterem, rozliczenia i kontrola energii staje się bardzo prosta i intuicyjna.

Inwerter posiada nowoczesny inteligentny, samodzielny, dopasowujący się do danego generatora algorytm MPPT w maksymalny sposób wykorzystujący wydajność wiatraka. Inwerter sam analizuje charakterystyki generatora i dobiera odpowiednie sterowanie aby uzyskać jak największą sprawność i moc z generatora wiatrowego.

Dla turbin wiatrowych, gdzie znana jest ich charakterystyka i dostarczana przez producenta turbin  w inwerterze można wybrać zamiast MPPT inny tryb pracy -  tryb pracy na charakterystykę. Jest do wyboru praca z charakterystyką P=f(U) lub P=f(n) czyli charakterystykę mocy turbiny w zależności od napięcia czy prędkości.

Oprócz funkcji sterowania generatora inwerter posiada inteligentne funkcje zabezpieczeń i ochrony, które zapewniają bezpieczne działanie turbiny wiatrowej i oprócz klasycznego zadania inwerter zapewnia również całkowitą kontrolę nad wiatrakiem. Urządzenie monitoruje moc oraz pracę generatora i turbiny, a w przypadku awarii wiatraka przełącza go w tryb bezpieczeństwa.
Zastosowanie inwerterów Elnix z układem MPPT czy charakterystyką znacząco obniża koszty energii odbieranej z sieci publicznej.

Firma Elektronix w swojej ofercie posiada inwertery do elektrowni wiatrowych jednofazowych do 5KW w czterech typach:

1)  Inwerter z pracą tylko na siec energetyczną - ON-GRID
2)  Inwerter z pracą tylko na wyspę grzewczą - OFF-GRID - standardowa grzałka na 230V

I nowość na rynkach światowych - inwertery przełączne.

3)  Inwerter z możliwością przełączaniem ON-GRID <> OFF/Boil-GRID  - grzałka<>sieć energetyczna

4)  Inwerter  2xOFF/Boil GRID - dwie grzałki - do zastosowania  do zasobników ciepła z dwoma grzałkami standardowymi na 230V.


W standardowym wyposażeniu inwertera użytkownik otrzymuje:
- wbudową kartę sieciowa LAN
- serwer www
- klienta poczty mailowej do wysyłania dziennych czy miesięcznych raportów o maksymalnych mocach i wytworzonej energii
(inwerter samodzielnie wysyła raporty na wskazane adresy mailowe)
- pełny pakiet oprogramowania na CD-ROM do konfigurowania i analizy pracy inwertera i generatora wiatrowego.







KARTA KATALOGOWA INWERTERA ELNIX WIND ON-GRID

na temat liczników Pozyton do Smart Grid Inwertera Elnix

INWERTER ELNIX ON-GRID



INSTALACJA PROSUMENCKA Z WYKORZYSTANIEM INWERTERA ELNIX
SMART GRID  -  POŁĄCZENIE INWERTERA ELNIX Z LICZNIKIEM ZEWNĘTRZNYM POZYTON



KARTA KATALOGOWA INWERTERA ELNIX WIND OFF/Boil-GRID

INWERTER ELNIX OFF/Boil-GRID

System OFF/Boil Grid, na grzanie - łatwa instalacja



Powyższe rozwiązanie z wykorzystaniem ciepłej wody do prania, zmywania powoduje ogromne oszczędności.

LED'y to pobór prądu 4 W - 10W czy laptopy po pobór  25W  a grzałka w pralkach / zmywarkach to moc 2500W . Trzeba np. pracować ponad  4 doby non-stop na laptopie aby zbilansować energetycznie jedną godzinę prania.

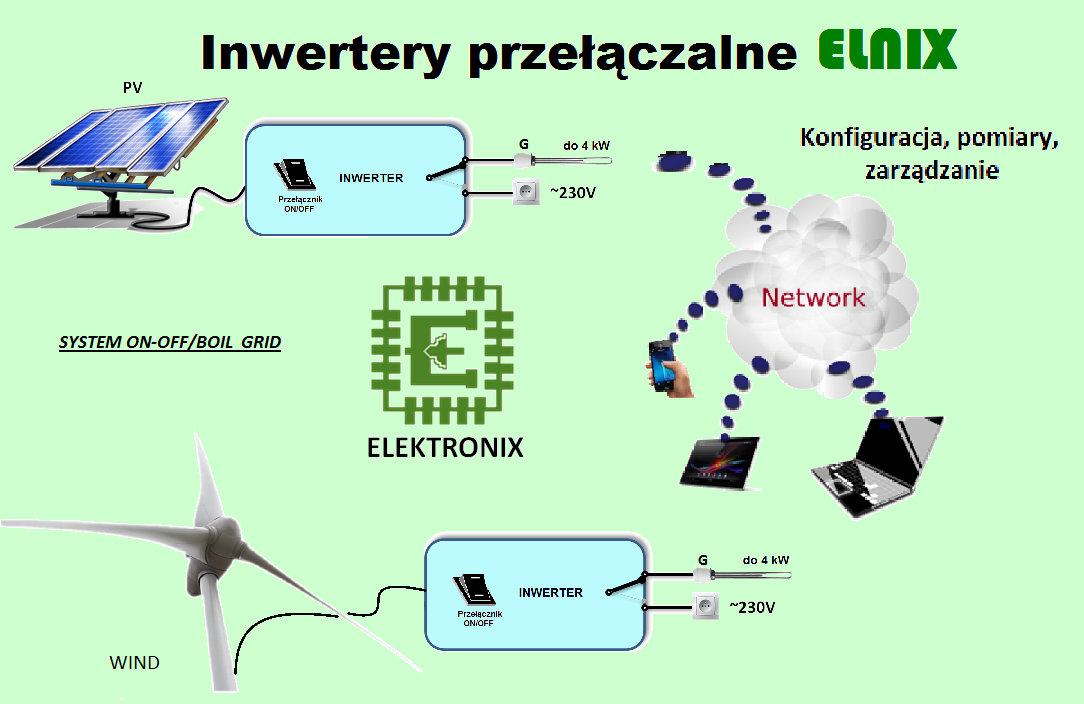

INWERTER ON i OFF/Boil-GRID Z PRZEŁĄCZANIEM

Podobnie jak i do systemów paneli fotowoltaicznych firma Elektronix  oferuje inwertery przełączane również do turbin wiatrowych.

Poniżej przedstawiamy schemat jak prosta jest instalacje takiego inwertera.

Inwerter ON_OFF/Boil Grid zintegrowany (przełączny) 5KW to inwerter posiadający wbudowane dwa układy w jednej obudowie.
tj. układ On-Grid na sieć energetyczną 230V i inwerter OFF/Boil-Grid na grzanie (do sterowania standardową grzałką) do 4KW na napięcie 230V.
W priorytecie jest zawsze załączana grzałka. W przypadku nagrzania zasobnika, wymiennika ciepła (bojlera) inwerter przełącza się na sieć energetyczną 230V. Następuje synchronizacja z siecią i przesył energii do niej na określony czas, ustawiany przez użytkownika.
Po tym czasie następuje powrót do grzania i sprawdzenie czy grzałka jest załączona i można dalej grzać.
Przez serwer www inwertera jak i przełącznik zewnętrzny można ustawiać tryb na stałą pracę On jak i Off grid.
Układ wejściowy umożliwia podłączenie sygnalizacji kiedy Użytkownik potrzebuje energię do sieci energetycznej i wtedy następuje automatyczne przełączenie na sieć energetyczną.
W przypadku braku zapotrzebowania na sieć inwerter wraca do grzania wody.



POLECAMY ZAPOZNANIE SIĘ Z ZABEZPIECZENIAMI DLA GENERATORÓW WIATROWYCH
W NASZYM DZIALE ZABEZPIECZEŃ
(przejdź do działu ...)

Kupując Interface Wi-Fi Elnix zyskujesz prosty, bezprzewodowy dostęp do oprogramowania WWW Inwertera Elnix. Bez programowania, na każdy tablet lub smartfon.

To proste, raz odnajdujesz sieć, wpisujesz hasło do niej i potem łączysz się automatycznie ze swoim Inwerterem Elnix.
